KLUCZ DYNAMOMETRYCZNY 1/2" 28-210Nm 57350

Charakterystyka:

Klucz dynamometryczny 1/2" 28-210nm Vorel 57350

Opis produktu:

Klucz dynamometryczny jest precyzyjnym instrumentem pomiarowym momentu siły. Służy do skręcania części złącznych gwintowanych tak, aby moment połączenia
był znany i odpowiedni do rodzaju materiału i wytrzymałości śruby i
nakrętki. Klucz składa się z głowicy z kwadratowym trzpieniem i ramienia
przenoszącego siłę. Głowica służy do mocowania nasadek sześciokątnych.
Zestawienie porównawcze momentów w różnych jednostkach długości i siły: 1
kG*cm = 13,887 OZ*IN (uncja x cal) 1 kG*cm = 0,867 LB*IN (funt x cal)
1kG*m = 9,80665 N*m (Niuton x metr) 1 kG*m = 7,233 LB*FT (funt x stopa)
1FT*LB = 12 LB*IN (funt x cal) 1dm*N = 14,16 OZ*IN (uncja x cal)

Przeznaczenie / Zastosowanie:

Stosowany jest głównie w technice motoryzacyjnej do precyzyjnego mocowania oraz wszędzie tam, gdzie producent określił wymagany moment dokręcenia złącza.

Sposób użycia:

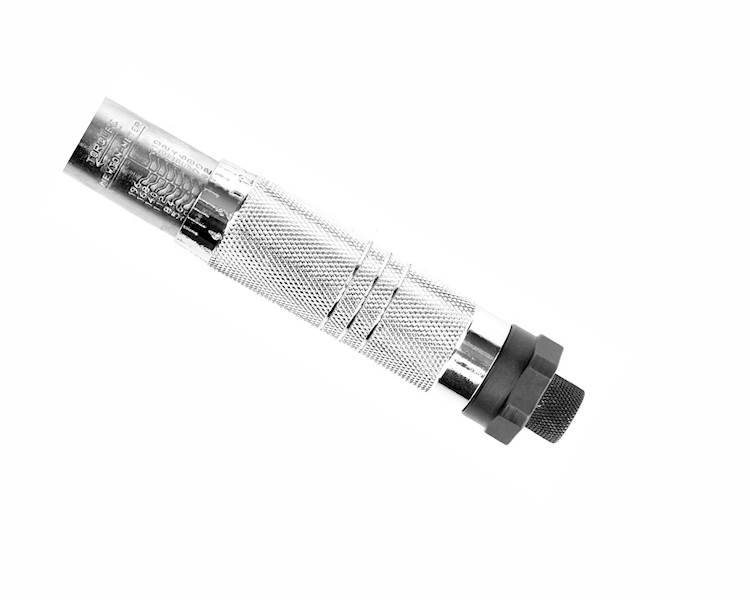

- Wybrać odpowiednią skalę Nm lub in-lbs. Odkręcić do oporu śrubę blokującą umieszczoną na końcu pokrętła mikrometrycznego.

- Pokrętło mikrometryczne ustawić tak, aby „0” na skali pokrętła pokryło się z pionową linią na ramieniu klucza.

- Pokrętło mikrometryczne obracać zgodnie z kierunkiem ruchu wskazówek zegara, do momentu ustawienia żądanego momentu obrotowego.

- Żądany moment obrotowy jest ustawiony w momencie, gdy podziałka na pokrętle mikrometrycznym będzie się pokrywała z pionową linią na ramieniu klucza.

- Następnie należy zakręcić do oporu śrubę blokującą oraz ustawić odpowiedni kierunek obrotu grzechotki, po tym klucz jest gotowy do użytku.

- Na wypust klucza należy nałożyć odpowiednią nasadkę. Podczas dokręcania osiągnięcie ustawionego momentu jest sygnalizowane kliknięciem klucza.

W przypadku usłyszenia lub wyczucia kliknięcia należy zaprzestać dokręcania.

Zawartość opakowania:

• Klucz dynamometryczny
• Instrukcja obsługi
• Karta gwarancyjna

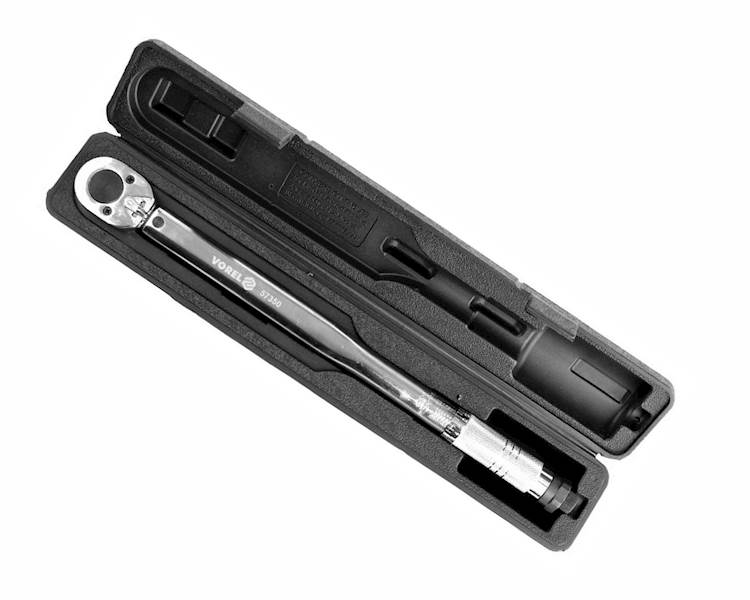

• Walizka

Dane techniczne:

• Długość [mm]: 465
• Rozmiar napędu [cal]: 1/2"
• Wartość momentu [Nm]: 28-210
